Линия Рифей-Рам-3,5-350-БП
Линия Рифей-Рам-3,5-350-БП
2 630 000 руб. с учетом НДС 20%
  • Камень пустотелый 390х190х188 мм Камень пустотелый 390х190х188 мм: 350 шт/час
  • Плитка тротуарная 200х100 мм кв. м Плитка тротуарная 200х100 мм кв. м: 32 м2/час
  • Камень бортовой/бордюрный 780×300×150 мм Камень бортовой/бордюрный 780×300×150 мм: 80 шт/час
Технические характеристики
  • Установленная мощность: 21,6 кВт
  • Масса: 3450 кг
  • Длина: 8880 мм
  • Ширина: 2500 мм
  • Высота: 2420 мм
  • Режим работы: механизированный
  • Гарантия: 1 год
  • Информация о предоплате: Предоплата 100%

Это поле обязательно для заполнения
ОНЛАЙН
Сергей Ковшевников
Менеджер

Описание

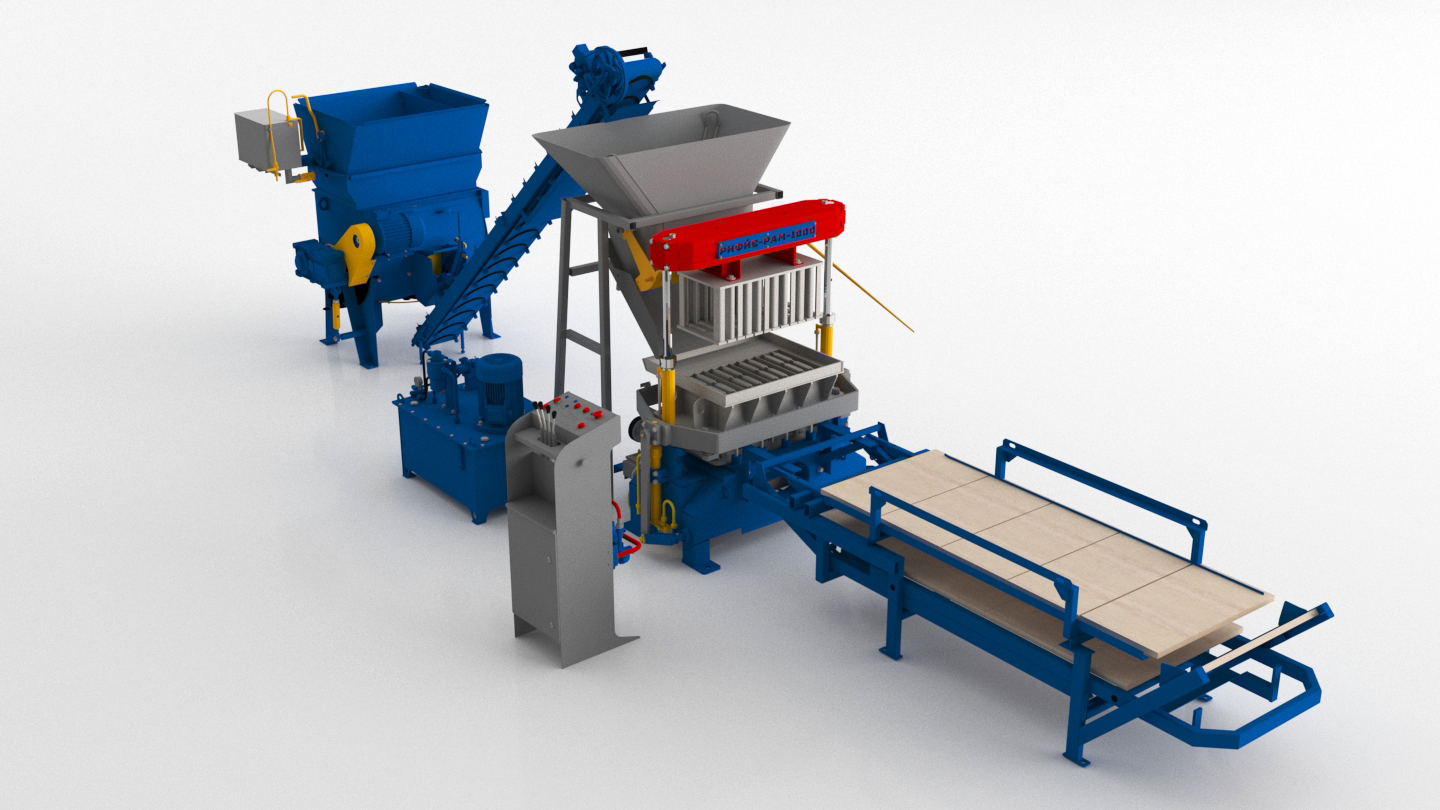

Линия для производства строительных изделий Рифей-РАМ-3,5-350-БП (где 3,5-транспортер ленточный, длина 3,5 метра; 350л-бетоносмеситель принудительный, объем 350 литров; Б- приемный бункер вибропресса, П-модуль подачи поддонов) представляет из себя, высокопроизводительный, механизированный вибропресс для изготовления мелкоштучных бетонных изделий различной номенклатуры (стеновые блоки, брусчатка, бордюры, кирпич, теплоблоки и др.) более 100 видов.
Оборудование состоит из следующих механизмов:
  • Смеситель 1 (12). Предназначен для смешивания компонентов смеси;
  • Конвейер ленточный 2 со стойкой 3 и лотком 4. Предназначен для подачи готовой бетонной смеси в матрицу вибропресса;
  • Вибропресс 5. Предназначен для формования бетонных изделий на поддоне.
  • Кронштейны поддона 6. Служат промежуточной олорой для поддона с готовыми изделиями при ручном перемещении поддона из вибропресса на стеллаж;
  • Стеллаж с поддонами 7. Предназначен для накопления поддонов с готовыми изделиями и транспортирования их в пропарочную камеру;
  • Пульт управления 9. Предназначен для управления работой вибропресса, установки насосной, конвейера и модуля подачи поддонов;
  • Установка насосная 10. Предназначена для подачи масла под давлением в гидросистему вибропресса и модуля подачи поддонов;
  • Модуль подачи поддонов 11. Предназначен для смены поддонов в вибропрессе и передвижении поддонов с изделиями из вибропресса на стеллаж;
  • Блок дозаторов компонентов 13. Предназначен для дозирования заполнителя, цемента и воды.
Схема вибропресса Рифей-РАМ-350

Название & Состав
Цена
Вибропресс Рифей Рам
Вибропресс Рифей Рам

  1. Вибропресс Рифей Рам
  2. Маслостанция
  3. Пульт управления

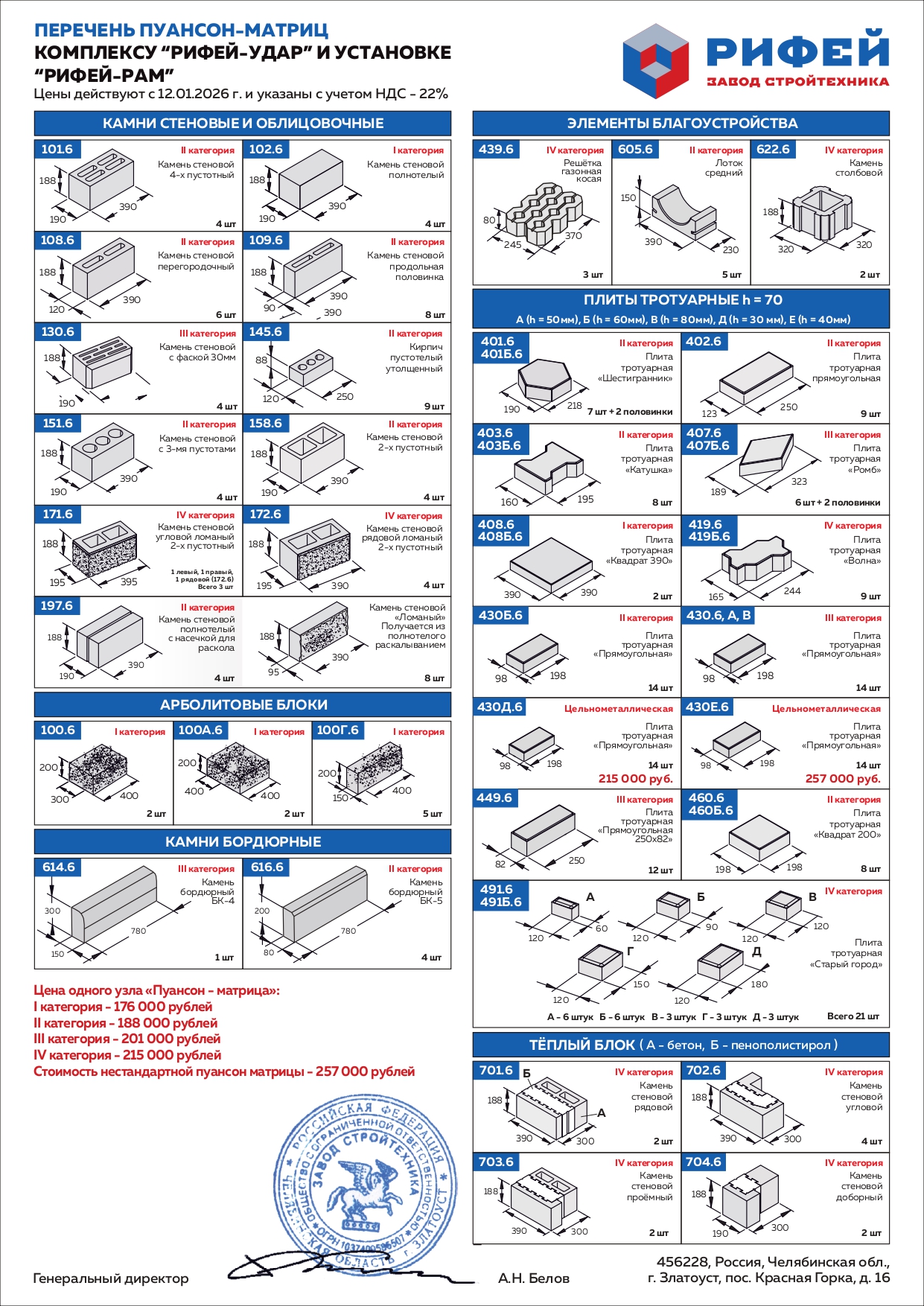

  4. Пуансон-матрица (1 шт, стоимостью 133 т.руб.)
  5. Поддон технологический (10 шт)

1 542 000 руб.
с учетом НДС 20%
Бетоносмеситель СГ-350
Бетоносмеситель СГ-350

1. Одновальный горизонтальный смеситель СГ-350 (объем 350 литров)
2. Защита смесителя (установлена в смесителе)
3. Чугунные сменные лопатки (установлены на водило)
4. Блок дозаторов объемный (дозатор цемента - объемный, дозатор заполнителя - объемный)
5. Дозатор воды
6. Пульт управления
7. Руководство по эксплуатации

567 000 руб.
с учетом НДС 20%
Конвейер ленточный КЛ-300-3,5
Конвейер ленточный КЛ-300-3,5

1. Транспортер (длиной 3,5 метра)
2. Опора или кронштейн
3. Электрокабели
4. Руководство по эксплуатации

204 000 руб.
с учетом НДС 20%
Модуль подачи поддонов
Модуль подачи поддонов

  1. Модуль подачи поддонов для Р-Рам
  2. Стеллаж

157 000 руб.
с учетом НДС 20%
Бункер
Бункер

1. Бункер
2. Руководство по эксплуатации

86 000 руб.
с учетом НДС 20%
Сборочный комплект и документация
Сборочный комплект и документация

1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП

Комплект поставки
Комплект базовой поставки

Название & Состав
Цена
Дозатор весовой БД-350-Вес
Дозатор весовой БД-350-Вес

1. Блок дозаторов
2. Отсек заполнителя
3. Отсек цемента
4. Тензодатчики
5. Дозатор воды проточный
6. Пульт управления
7. Руководство по эксплуатации

307 000 руб.
с учетом НДС 20%
Конвейер винтовой КВ-6
Конвейер винтовой КВ-6

1. Секция приводная
2. Шнек 6 метров (2 секции по 3 метра каждая)
3. Патрубок выходной
4. Кожух
5. Руководство по эксплуатации

338 000 руб.
с учетом НДС 20%
Растариватель цемента РЦ-1
Растариватель цемента РЦ-1

1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации

108 000 руб.
с учетом НДС 20%
Конвейер ленточный КЛ-500-5,0
Конвейер ленточный КЛ-500-5,0

1. Конвейер ленточный (длиной 5 метров)
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации

330 000 руб.
с учетом НДС 20%
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука

Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука

по запросу руб.
с учетом НДС 20%
Рифей-Колун-М
Рифей-Колун-М

1. Пресс
2. Установка насосная
3. РВД
4. Электрокабели
5. Руководство по эксплуатации

454 000 руб.
с учетом НДС 20%
Дополнительные опции
.

Технические характеристики
Продолжительность одного цикла формования 40-70 сек
Высота формуемых изделий 40-230 мм

Производительность комплекса при изготовлении:
 камней пустотелых 390х190х188 мм - 230 шт./час
 камней перегородочных 120мм - 350 шт./час
 камней бортовых БР 78.30.15 - 50 шт./час
 плитки тротуарной “прямоугольная”, 200х100 мм - 1200 шт./час (24 м2)

Размеры поддона для формования 900х450х30 мм
Размеры зоны формования на поддоне 800х450 мм
Обслуживающий персонал 2-3 чел

Потребляемая электроэнергия:
 напряжение 380±10% В
 частота 50 Гц
 установленная мощность 21,6 кВт
Расход воды 20 л/мин
Давление в водопроводной сети 0,3-0,6 Мпа

Габаритные размеры комплекса:
 Длина - 8480 мм
 Ширина - 2500 мм
 Высота - 2270 мм
Масса комплекса 3300 кг

Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90) Вредные выбросы - отсутствуют.

Организация производства Рифей-РАМ

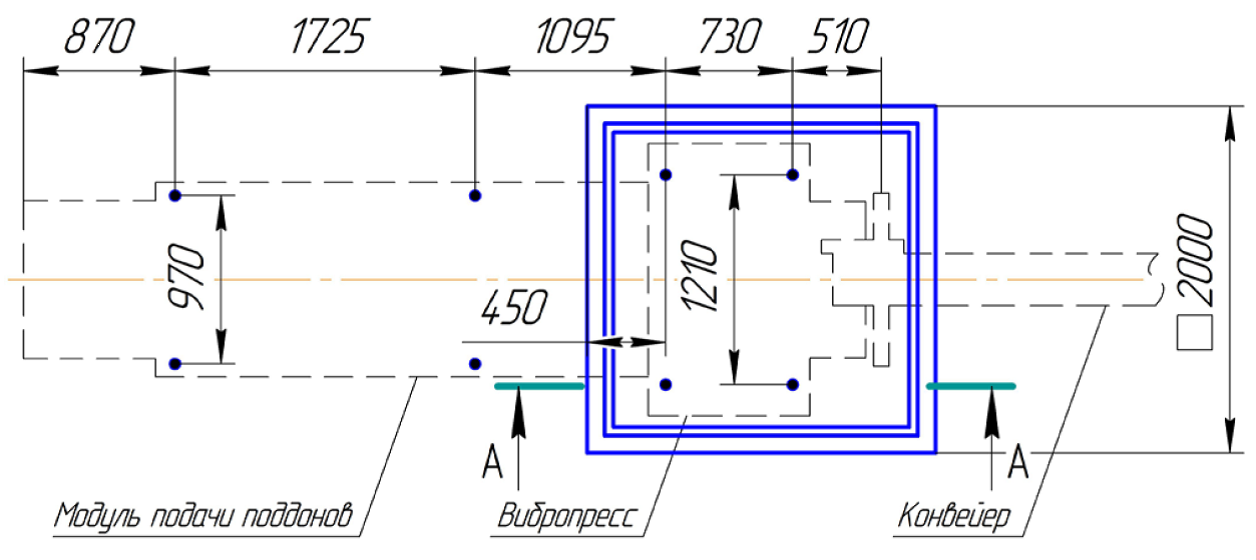

План фундамента


План фундамента Рифей-РАМ-350
План фундамента Р-РАМ-350

Описание
