Комплекс Рифей-Удар-А-550-СДА
Комплекс Рифей-Удар-А-550-СДА
8 117 000 руб. с учетом НДС 20%
  • Камень пустотелый 390х190х188 ммКамень пустотелый 390х190х188 мм: 420 шт/час
  • Плитка тротуарная 200х100 мм кв. мПлитка тротуарная 200х100 мм кв. м: 33 м2/час
  • Камень бортовой/бордюрный 780×300×150 ммКамень бортовой/бордюрный 780×300×150 мм: 80 шт/час
Технические характеристики
  • Установленная мощность: 51,2 кВт
  • Масса: 8 800 кг
  • Длина: 20.5 м
  • Ширина: 10.2 м
  • Высота: 3.7 м
  • Режим работы: автоматический
  • Гарантия: 2 года
  • Информация о предоплате: Предоплата 100%

Это поле обязательно для заполнения
ОНЛАЙН
Сергей Ковшевников
Менеджер

Описание
Проф. линия для производства блоков, плитки, бордюров и множества других бетонных изделий. Главной особенностью данного комплекса является работа системы дозирования в полностью автоматическом режиме. К преимуществам установки Рифей-Удар-550-СДА можно отнести то, что в ней используется система дозации компонентов смеси, что позволяет привлечь меньшее число работников для обслуживания вибропресса, оптимальное количество рабочих 2-4 человека.
Автоматический режим смешения компонентов увеличивает качество получаемой смеси, что в свою очередь повышает качество и эксплуатационные характеристики получаемых в итоге строительных материалов, таких как: камень стеновой, пустотелый и полнотелый, плитка тротуарная, камень бордюрный и другие. Еще одним преимуществом использования модели является ее высокая производительность.

СОСТАВ И СХЕМА

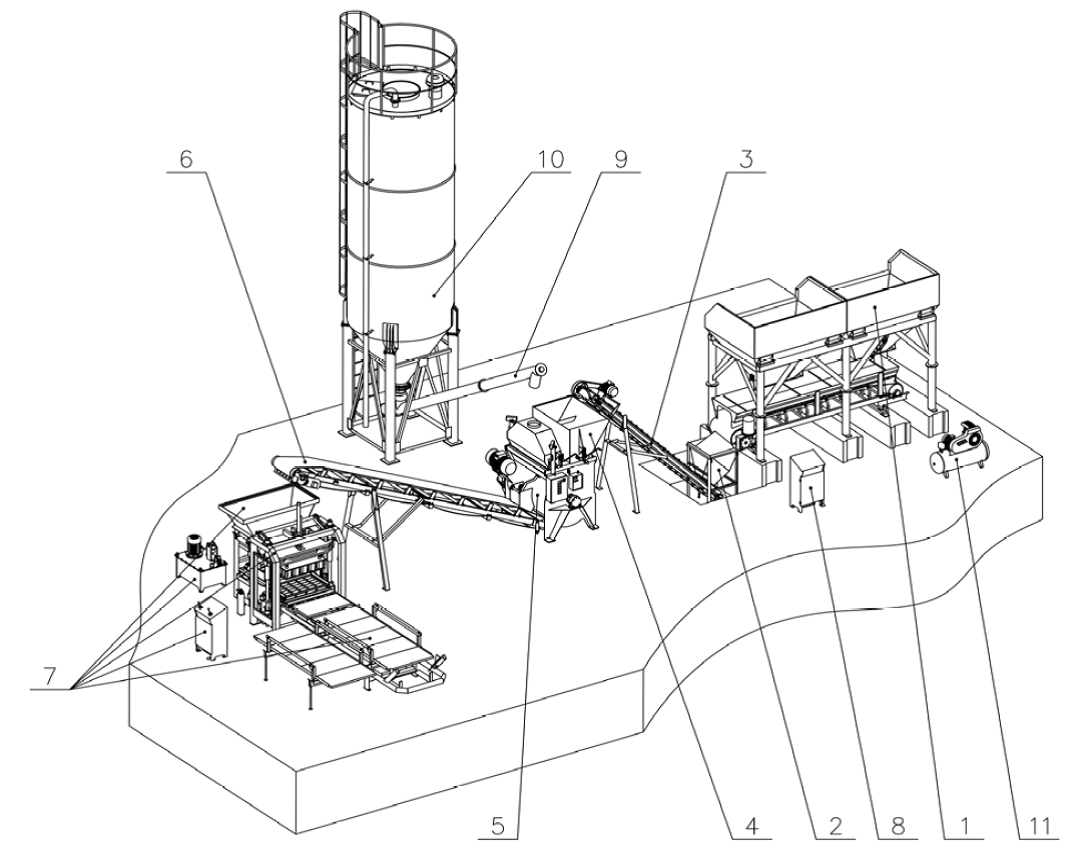

Состоит из 2-х бункеров заполнителей 1, приёмной воронки 2, транспортера ленточного 3, дозатора цемента весового 4, смесителя для изготовления полусухой бетонной смеси 5, транспортера 6 для передачи готовой смеси в формующий блок 7. Пульт управления 8 монтируется в удобном для заказчика месте . Конвейер шнековый 9 крепится на силос 10 (доп. опция). Рядом с дозатороми заполнителя находится компрессор 11 для подачи сжатого воздуха в пневмопривод.
Схема Рифей-Удар-СД

Название & Состав
Цена
Вибропресс Рифей-Удар-Автомат
Вибропресс Рифей-Удар-Автомат

  1. Формующий блок
  2. Модуль загрузки смеси
  3. Модуль подачи поддонов
  4. Маслостанция
  5. Автоматический пульт управления
  6. Пуансон-матрица (1 шт, стоимостью 160 т.руб.)
  7. Стеллаж (1 шт)
  8. Траверса съёма стеллажей
  9. Поддон технологический (10 шт)
3 295 000 руб.
с учетом НДС 20%
РБУ 550-СДА-15
РБУ 550-СДА-15

1. Бетоносмеситель СГ-550 Автомат (V=550 л)
2. Блок дозаторов весовых БДА-550-вес (дозатор цемента, дозатор воды) тензодатчики CAS, точность дозирования ±1%
3. Дозатор заполнителя ДЗ-15 (2 бункера по 7,5 куб.м.) Взвешивающий конвейер на 4 тензодатчиках Cas. точность дозирования ±1%. На каждом бункере по одному вибратору
4. Пульт управления ПУ-СДА (с монитором, память рецептов и т.д.)
5. Конвейер ленточный КЛ-500-5,0
6. Конвейер ленточный КЛ-500-5,0 с бункером-приемником
7. Конвейер винтовой (шнек) КВ 6, длин 6 м. 8. Пневмооборудование, Компрессор СБ4/Ф-270 LB50 «Remeza»

4 822 000 руб.
с учетом НДС 20%
Сборочный комплект и документация
Сборочный комплект и документация

1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП

Комплект поставки
.

Название & Состав
Цена
Модуль цветного слоя
Модуль цветного слоя

1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации

от 442 000 руб.
с учетом НДС 20%
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука

Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука

по запросу руб.
с учетом НДС 20%
Растариватель цемента РЦ-1
Растариватель цемента РЦ-1

1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации

114 000 руб.
с учетом НДС 20%
Растариватель цемента РЦ-2
Растариватель цемента РЦ-2

1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель

609 000 руб.
с учетом НДС 20%
Силос цемента СЦ-26
Силос цемента СЦ-26

1. цементная банка

2. лестница с ограждением

3. ограждение верхней площадки

4. труба для закачивания цемента

5. руководство по эксплуатации

626 000 руб.
с учетом НДС 20%
Дозатор заполнителя ДЗ-28
Дозатор заполнителя ДЗ-28

1) Четыре бункера по 7 куб. метров каждый

2) рама

3) взвешивающий ленточный транспортер, установленный на тензометрических датчиках

4) пневмооборудование (пневмораспределитель - 4 шт, блок подготовки воздуха, клапан быстрого выхлопа - 4 шт, манометр, пневмоцилиндр - 4 шт)

5) вибраторы - 4 шт

6) тензодатчики - 8 шт

7) паспорт, руководство по эксплуатации

1 260 000 руб.
с учетом НДС 20%
Рифей-Колун-М
Рифей-Колун-М

1. Пресс
2. Установка насосная
3. РВД
4. Электрокабели
5. Руководство по эксплуатации

478 000 руб.
с учетом НДС 20%
Дополнительные опции
.

Технические характеристики
Производительность комплекса при изготовлении:
камней пустотелых 390х190х188 мм - 420 шт./час
камней перегородочных 120мм - 600 шт./час
камней бортовых БР 78.30.15 - 80 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - 1650 шт./час (33 м2)

Размеры поддона для формования 900х450х40 мм
Размеры зоны формования на поддоне 800х400 мм
Продолжительность одного цикла формования 30сек
Высота формуемых изделий 50-230 мм
Смеситель СГ-550-А объем бетоносмесителя по загрузке 0,55 м³ , режим работы Автомат.
Блок дозаторов БДА-550-вес (дозатор цемента, дозатор воды) тензодатчики CAS, точность дозирования ±1%;
Количество бункеров для заполнителя - 2 шт.
Объем бункеров для заполнителя общий - 7,5 м³

Максимальная доза взвешивания, кг:
-дозатор заполнителя - 1500
-дозатор цемента - 150
-дозатор воды - 150

Установленная мощность - 51,2 кВт
Режим работы: вибропресс/система подготовки смеси – автоматический/автоматический
Обслуживающий персонал – 3-5
Условия эксплуатации при температуре окружающей среды 0...+45

Габаритные размеры:
Длина (без учета силоса) - 20 500 мм
Ширина – 10 200 мм
Высота (без силоса) – 3 700 мм
Масса (без силоса) – 8 800 кг

Привод затвора пневматический
Компрессор СБ4/Ф-270 LB50 «Remeza»
Пневматика Camozzi
Весовая система дозирования тензодатчики CAS
Точность дозирования ±1%
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
Вредные выбросы - отсутствуют.

схема организации производства оборудования Рифей

План фундамента
План фундамента Рифей-Удар-СДА

Описание
Проф. линия для производства блоков, плитки, бордюров и множества других бетонных изделий. Главной особенностью данного комплекса является работа системы дозирования в полностью автоматическом режиме. К преимуществам установки Рифей-Удар-550-СДА можно отнести то, что в ней используется система дозации компонентов смеси, что позволяет привлечь меньшее число работников для обслуживания вибропресса, оптимальное количество рабочих 2-4 человека.
Автоматический режим смешения компонентов увеличивает качество получаемой смеси, что в свою очередь повышает качество и эксплуатационные характеристики получаемых в итоге строительных материалов, таких как: камень стеновой, пустотелый и полнотелый, плитка тротуарная, камень бордюрный и другие. Еще одним преимуществом использования модели является ее высокая производительность.

СОСТАВ И СХЕМА

Состоит из 2-х бункеров заполнителей 1, приёмной воронки 2, транспортера ленточного 3, дозатора цемента весового 4, смесителя для изготовления полусухой бетонной смеси 5, транспортера 6 для передачи готовой смеси в формующий блок 7. Пульт управления 8 монтируется в удобном для заказчика месте . Конвейер шнековый 9 крепится на силос 10 (доп. опция). Рядом с дозатороми заполнителя находится компрессор 11 для подачи сжатого воздуха в пневмопривод.
Схема Рифей-Удар-СД
Название & Состав
Цена
Вибропресс Рифей-Удар-Автомат
Вибропресс Рифей-Удар-Автомат

  1. Формующий блок
  2. Модуль загрузки смеси
  3. Модуль подачи поддонов
  4. Маслостанция
  5. Автоматический пульт управления
  6. Пуансон-матрица (1 шт, стоимостью 160 т.руб.)
  7. Стеллаж (1 шт)
  8. Траверса съёма стеллажей
  9. Поддон технологический (10 шт)
3 295 000 руб.
с учетом НДС 20%
РБУ 550-СДА-15
РБУ 550-СДА-15

1. Бетоносмеситель СГ-550 Автомат (V=550 л)
2. Блок дозаторов весовых БДА-550-вес (дозатор цемента, дозатор воды) тензодатчики CAS, точность дозирования ±1%
3. Дозатор заполнителя ДЗ-15 (2 бункера по 7,5 куб.м.) Взвешивающий конвейер на 4 тензодатчиках Cas. точность дозирования ±1%. На каждом бункере по одному вибратору
4. Пульт управления ПУ-СДА (с монитором, память рецептов и т.д.)
5. Конвейер ленточный КЛ-500-5,0
6. Конвейер ленточный КЛ-500-5,0 с бункером-приемником
7. Конвейер винтовой (шнек) КВ 6, длин 6 м. 8. Пневмооборудование, Компрессор СБ4/Ф-270 LB50 «Remeza»

4 822 000 руб.
с учетом НДС 20%
Сборочный комплект и документация
Сборочный комплект и документация

1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП

Комплект поставки
.
Название & Состав
Цена
Модуль цветного слоя
Модуль цветного слоя

1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации

от 442 000 руб.
с учетом НДС 20%
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука

Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука

по запросу руб.
с учетом НДС 20%
Растариватель цемента РЦ-1
Растариватель цемента РЦ-1

1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации

114 000 руб.
с учетом НДС 20%
Растариватель цемента РЦ-2
Растариватель цемента РЦ-2

1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель

609 000 руб.
с учетом НДС 20%
Силос цемента СЦ-26
Силос цемента СЦ-26

1. цементная банка

2. лестница с ограждением

3. ограждение верхней площадки

4. труба для закачивания цемента

5. руководство по эксплуатации

626 000 руб.
с учетом НДС 20%
Дозатор заполнителя ДЗ-28
Дозатор заполнителя ДЗ-28

1) Четыре бункера по 7 куб. метров каждый

2) рама

3) взвешивающий ленточный транспортер, установленный на тензометрических датчиках

4) пневмооборудование (пневмораспределитель - 4 шт, блок подготовки воздуха, клапан быстрого выхлопа - 4 шт, манометр, пневмоцилиндр - 4 шт)

5) вибраторы - 4 шт

6) тензодатчики - 8 шт

7) паспорт, руководство по эксплуатации

1 260 000 руб.
с учетом НДС 20%
Рифей-Колун-М
Рифей-Колун-М

1. Пресс
2. Установка насосная
3. РВД
4. Электрокабели
5. Руководство по эксплуатации

478 000 руб.
с учетом НДС 20%
Дополнительные опции
.
Технические характеристики
Производительность комплекса при изготовлении:
камней пустотелых 390х190х188 мм - 420 шт./час
камней перегородочных 120мм - 600 шт./час
камней бортовых БР 78.30.15 - 80 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - 1650 шт./час (33 м2)

Размеры поддона для формования 900х450х40 мм
Размеры зоны формования на поддоне 800х400 мм
Продолжительность одного цикла формования 30сек
Высота формуемых изделий 50-230 мм
Смеситель СГ-550-А объем бетоносмесителя по загрузке 0,55 м³ , режим работы Автомат.
Блок дозаторов БДА-550-вес (дозатор цемента, дозатор воды) тензодатчики CAS, точность дозирования ±1%;
Количество бункеров для заполнителя - 2 шт.
Объем бункеров для заполнителя общий - 7,5 м³

Максимальная доза взвешивания, кг:
-дозатор заполнителя - 1500
-дозатор цемента - 150
-дозатор воды - 150

Установленная мощность - 51,2 кВт
Режим работы: вибропресс/система подготовки смеси – автоматический/автоматический
Обслуживающий персонал – 3-5
Условия эксплуатации при температуре окружающей среды 0...+45

Габаритные размеры:
Длина (без учета силоса) - 20 500 мм
Ширина – 10 200 мм
Высота (без силоса) – 3 700 мм
Масса (без силоса) – 8 800 кг

Привод затвора пневматический
Компрессор СБ4/Ф-270 LB50 «Remeza»
Пневматика Camozzi
Весовая система дозирования тензодатчики CAS
Точность дозирования ±1%
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
Вредные выбросы - отсутствуют.
схема организации производства оборудования Рифей

План фундамента
План фундамента Рифей-Удар-СДА
