Комплекс Рифей-Удар-А-Эстакада
Комплекс Рифей-Удар-А-Эстакада
7 887 000 руб. с учетом НДС 20%
  • Камень пустотелый 390х190х188 ммКамень пустотелый 390х190х188 мм: 420 шт/час
  • Плитка тротуарная 200х100 мм кв. мПлитка тротуарная 200х100 мм кв. м: 33 м2/час
  • Камень бортовой/бордюрный 780×300×150 ммКамень бортовой/бордюрный 780×300×150 мм: 80 шт/час
Технические характеристики
  • Установленная мощность: 57,2 кВ
  • Масса: 11200кг
  • Длина: 11.4 м
  • Ширина: 4.8 м
  • Высота: 7 м
  • Режим работы: автоматический/автоматический
  • Гарантия: 2 года
  • Информация о предоплате: Предоплата 100%

Это поле обязательно для заполнения
ОНЛАЙН
Сергей Ковшевников
Менеджер

Описание
Автоматическая РБУ+мощный вибропресс. Комплекс Рифей-Удар-Эстакада с автоматической с системой дозирования на базе бетонного завода Рифей-Бетон-15 с укороченной эстакадой и полуавтоматизированного вибропресса «Рифей-Удар» разработан для производства мелкоштучных вибропрессованных изделий.
Высокая надежность и компактное расположение основные достоинства данного комплекса.

СОСТАВ И СХЕМА

Комплекс состоит двух бункеров дозатора инертных материалов, где происходит автоматическое взвешивание и подача сырья с помощью скипового подъёмника в смеситель для приготовления полусухой смеси. На смесителе установлены дозаторы воды и цемента. Сам смеситель установлен на Эстакаде. Приготовленная смесь подаётся в бункер модуля подачи смеси вибропресса. Далее прессуются изделия и складируются модулем подачи поддонов в спец. стеллаж. В базовом комплекте поставки так же поставляется шнековый конвейер, для подачи цемента.

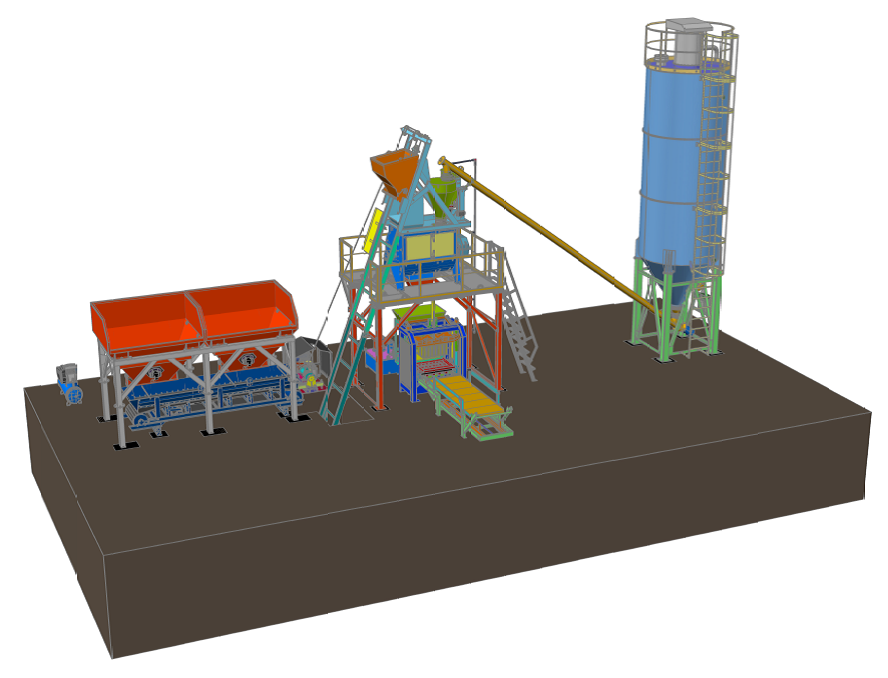

Схема Рифей-Эстакада

Название & Состав
Цена
Вибропресс Рифей-Удар-Автомат
Вибропресс Рифей-Удар-Автомат

  1. Формующий блок
  2. Модуль загрузки смеси
  3. Модуль подачи поддонов
  4. Маслостанция
  5. Автоматический пульт управления
  6. Пуансон-матрица (1 шт, стоимостью 160 т.руб.)
  7. Стеллаж (1 шт)
  8. Траверса съёма стеллажей
  9. Поддон технологический (10 шт)
3 295 000 руб.
с учетом НДС 20%
Рифей-Бетон-15
Рифей-Бетон-15

1. СГ-550-С, Бетоносмеситель одновальный, объем 550 литров

2. ДЗ-15 (2 бункера по 7,5м3), Дозаторы заполнителя материалов

3. ПС-500, Подъемник скиповый, объем 500 литров

4. ДЦ-150, Дозатор цемента, объем 150 литров

5. ДВ-100, Дозатор воды, объем 100 литров

6. ПУ-А, Пульт управления c автоматическим режимом работы

7. Э-1, Эстакада

8. КВ-6, Конвейер винтовой, длина 6м

9. Водный насос

10. Пневмооборудование, Компрессор Remeza

10. ЗИП ящик ( болты, стяжки, трубопроводы и пр.)

11. Руководство по эксплуатации. Паспорт

4 592 000 руб.
с учетом НДС 20%
Сборочный комплект и документация
Сборочный комплект и документация

1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП

Комплект поставки
Базовый комплект поставки

Название & Состав
Цена
Модуль цветного слоя
Модуль цветного слоя

1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации

от 442 000 руб.
с учетом НДС 20%
Пульт ПУ-БЗ
Пульт ПУ-БЗ

Пульт с системой автоматического управления ПУ-БЗ обеспечит работу бетонного завода в автоматическом режиме.

Используется контроллер

Пульт ПУ-БЗ имеет ряд дополнительных преимуществ, например:

-сенсорная панель управления;

-интуитивно понятное управление;

-учет расхода материалов и произведенной продукции;

-возможность сохранения рецептур бетона

-режим «одна кнопка», позволяющий без участия оператора производить необходимое количество замесов и автоматическую остановку завода, согласно установленному оператором общему объему бетона -автоматический расчет системой необходимого количества компонентов для последнего замеса, при задании оператором дробного числа общего объема бетона.

Например, для завода РБМ-30, объем смесителя «по выходу» при полной загрузке- 0,5 м3. При задании оператором команды на приготовление общего объема бетона 5,3 м3, система произведет 10 циклов с полной загрузкой смесителя, и автоматически пересчитает количество компонентов для последнего замеса, для получения 0,3 м3

533 000 руб.
с учетом НДС 20%
Пульт ПУ-БЗ
Пульт ПУ-БЗ

Пылевлагозащищеный корпус пульта управления и силового щита;

Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;

Сенсорная панель оператора Weintek;

Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
Степень защиты пульта управления IP54;

Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;

Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;

Руководство по эксплуатации.

609 000 руб.
с учетом НДС 20%
Растариватель цемента РЦ-2
Растариватель цемента РЦ-2

1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель

609 000 руб.
с учетом НДС 20%
Силос цемента СЦ-26
Силос цемента СЦ-26

1. цементная банка

2. лестница с ограждением

3. ограждение верхней площадки

4. труба для закачивания цемента

5. руководство по эксплуатации

626 000 руб.
с учетом НДС 20%
Дозатор хим добавок ДП-60
Дозатор хим добавок ДП-60

1. Металлический шкаф
2. Электронное табло
3. Электронасос
4. Силовая пускозащитная аппаратура
5. Преобразователь расхода и трубопроводная арматура
6. Руководство по эксплуатации

97 000 руб.
с учетом НДС 20%
Дозатор заполнителя ДЗ-28
Дозатор заполнителя ДЗ-28

1) Четыре бункера по 7 куб. метров каждый

2) рама

3) взвешивающий ленточный транспортер, установленный на тензометрических датчиках

4) пневмооборудование (пневмораспределитель - 4 шт, блок подготовки воздуха, клапан быстрого выхлопа - 4 шт, манометр, пневмоцилиндр - 4 шт)

5) вибраторы - 4 шт

6) тензодатчики - 8 шт

7) паспорт, руководство по эксплуатации

1 260 000 руб.
с учетом НДС 20%
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука

Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука

по запросу руб.
с учетом НДС 20%
Растариватель цемента РЦ-1
Растариватель цемента РЦ-1

1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации

114 000 руб.
с учетом НДС 20%
Рифей-Колун-М
Рифей-Колун-М

1. Пресс
2. Установка насосная
3. РВД
4. Электрокабели
5. Руководство по эксплуатации

478 000 руб.
с учетом НДС 20%
Дополнительные опции
Водный насос PEDROLLO CP220C 400 л/мин- 60 000 руб.

Технические характеристики
Производительность комплекса при изготовлении:
камней пустотелых 390х190х188 мм - 420 шт./час
камней перегородочных 120мм - 600 шт./час
камней бортовых БР 78.30.15 - 80 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - 1650 шт./час (33 м2)

Размеры поддона для формования 950х450х40 мм
Размеры зоны формования на поддоне 800х400 мм
Продолжительность одного цикла формования 30-45 сек
Высота формуемых изделий 50-230 мм
Смеситель СГ-550-С, объем бетоносмесителя по загрузке 0,55 м³
Количество бункеров для заполнителя - 2 шт.
Объем бункеров для заполнителя общий - 15 м³

Максимальная доза взвешивания, кг:
-дозатор заполнителя - 1500
-дозатор цемента - 150
-дозатор воды - 100

Установленная мощность - 57,2 кВт
Режим работы – автоматический/автоматический
Обслуживающий персонал – 1-4
Условия эксплуатации при температуре окружающей среды +5...+45

Габаритные размеры:
Длина (без учета силоса) - 11 400 мм
Ширина – 4 800 мм
Высота (без силоса) – 7 000 мм
Масса (без силоса) – 11 200 кг

Привод затвора пневматический
Компрессор СБ4/Ф-270 LB50 «Remeza»
Пневматика Camozzi
Весовая система дозирования тензодатчики CAS
Точность дозирования ±2%
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ. Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
Вредные выбросы - отсутствуют.

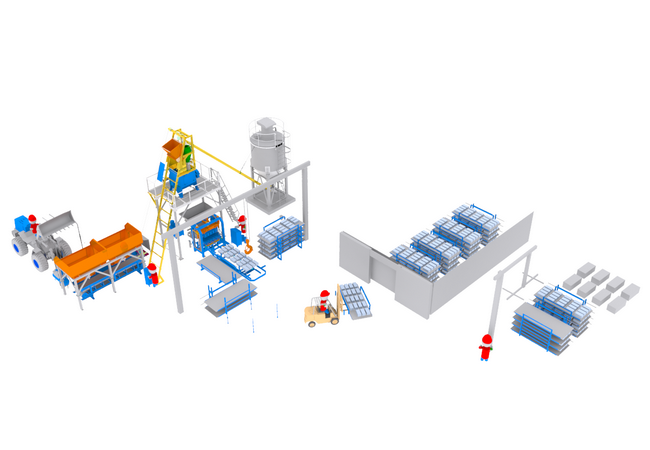

Организация производства Рифей-Эстакада

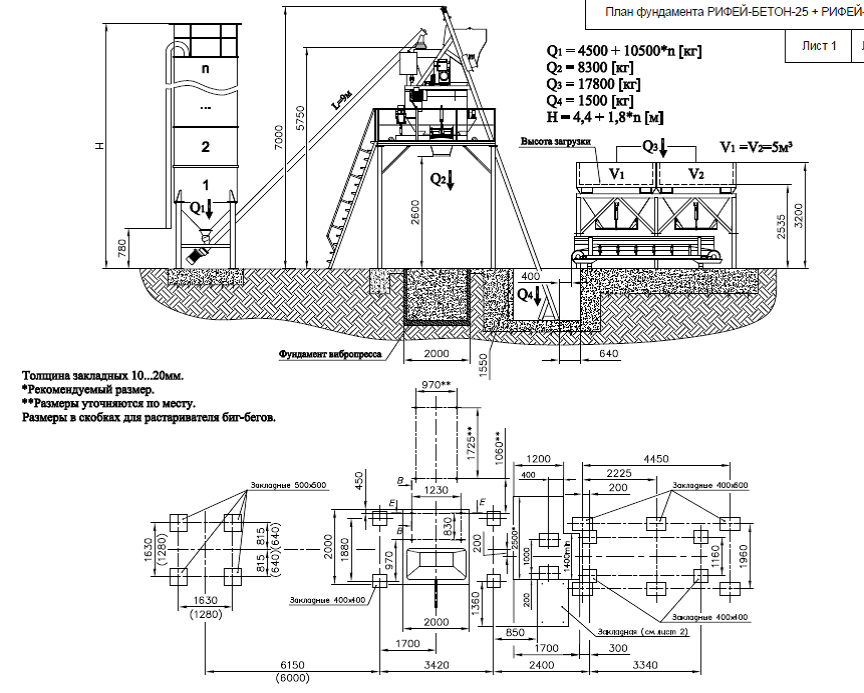

План фундамента
