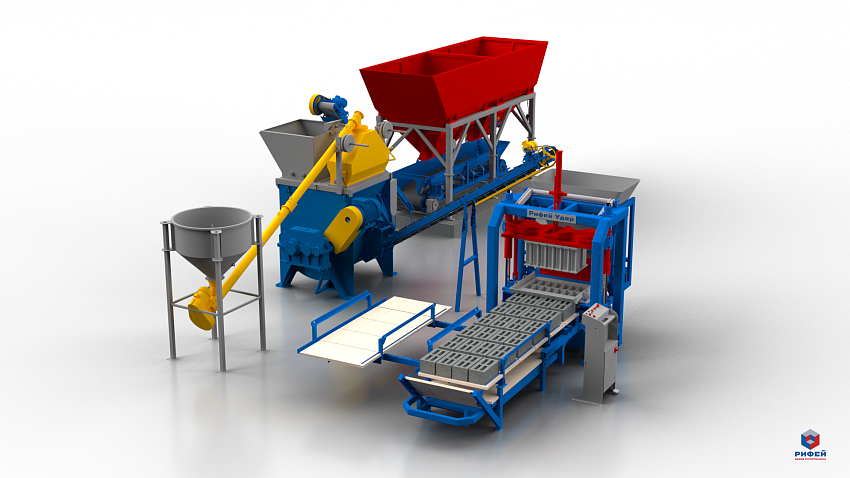

Комплекс Рифей-Удар-Р-550-СД

3 807 000 руб.
3 578 580 руб. с учетом НДС 20%

Камень пустотелый 390х190х188 мм: 340 шт/час
Плитка тротуарная 200х100 мм кв. м: 28 м2/час
Камень бортовой/бордюрный 780×300×150 мм: 70 шт/час

Технические характеристики:

Установленная мощность: 51,2 кВт
Масса: 8 800 кг
Длина: 20.5 м
Ширина: 10.2 м
Высота: 3.7 м
Режим работы: полуавтоматический
Гарантия: 2 года
Информация о предоплате: Предоплата 100%

Особенности:

1.Оптимальное сочетание Цена/Качество/производительность;
2. Высокая степень защищености от «человеческого фактора»;
3. Низкие эксплуатационные расходы;
4.Высокое качество продукции за счет применения «ударной вибрации»;
5. Высокая точность дозации компонентов, погрешность±1%

    Оставьте заявку

    мы отправим Вам цены, условия и сроки поставки

    Имя
    Телефон
    Электронный адрес
    Введён некорректный e-mail
    Текст сообщения
    Пройдите проверку:*
    Поле проверки на робота должно быть заполнено.
    Необходимо ваше согласие на обработку персональных данных

    Описание

    Производственная линия под ключ.
    Главной особенностью данного комплекса является работа системы дозирования в полностью автоматическом режиме. К преимуществам установки Рифей-Удар-550-СДА можно отнести то, что в ней используется система дозации компонентов смеси, что позволяет привлечь меньшее число работников для обслуживания вибропресса, оптимальное количество рабочих 2-4 человека.
    Автоматический режим смешения компонентов увеличивает качество получаемой смеси, что в свою очередь повышает качество и эксплуатационные характеристики получаемых в итоге строительных материалов, таких как: камень стеновой, пустотелый и полнотелый, плитка тротуарная, камень бордюрный и другие. Еще одним преимуществом использования модели является ее высокая производительность.

    СОСТАВ И СХЕМА

    Состоит из 2-х бункеров заполнителей 1, приёмной воронки 2, транспортера ленточного 3, дозатора цемента весового 4, смесителя для изготовления полусухой бетонной смеси 5, транспортера 6 для передачи готовой смеси в формующий блок 7. Пульт управления 8 монтируется в удобном для заказчика месте . Конвейер шнековый 9 крепится на силос 10 (доп. опция). Рядом с дозатороми заполнителя находится компрессор 11 для подачи сжатого воздуха в пневмопривод.
    Схема Рифей-Удар-СД
    Название & Состав
    Цена
    Вибропресс Рифей-Удар-Р
    Вибропресс Рифей-Удар-Р

    1. Формующий блок Рифей Удар полуавтомат
    2. Модуль загрузки смеси
    3. Модуль подачи поддонов с рольгангом
    4. Маслостанция
    5. Пульт управления (полуавтомат)
    6. Пуансон-матрица (1 шт, стоимостью 95 т.руб.)
    7. Стеллаж (1 шт)
    8. Траверса съёма стеллажей
    9. Поддон технологический (10 шт)
    1 339 500 руб.
    с учетом НДС 20%
    РБУ 550-СД-15
    РБУ 550-СД-15

    1. Бетоносмеситель СГ-550 (V=550 л)

    2. Блок дозаторов весовых БД-550-вес (дозатор цемента, дозатор воды)

    3. Дозатор заполнителя ДЗ-15 (2 бункера по 7,5 куб.м.)

    4. Пульт управления ДЗ-3К

    5. Конвейер ленточный КЛ-500-5,0

    6. Конвейер ленточный КЛ-500-5,0 с бункером-приемником

    7. Конвейер винтовой (шнек) КВ 6, длин 6 м.

    8. Пневмооборудование, Компрессор СБ4/Ф-270 LB50 «Remeza»
    2 239 080 руб.
    с учетом НДС 20%
    Сборочный комплект и документация
    Сборочный комплект и документация

    1. Паспорт. Руководство по эксплуатации
    2. Метизы для сборки
    3. Комплект ЗИП

    Комплект поставки

    .
    Название & Состав
    Цена
    Модуль цветного слоя
    Модуль цветного слоя

    1. Модуль цветного слоя
    2. Пульт управления
    3. Комплект сборочно монтажный
    4. Руководство по эксплуатации

    198 340 руб.
    с учетом НДС 20%
    Поддоны фанерные
    Поддоны фанерные

    Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

    Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 1 670 рублей/штука

    Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 960 рублей/штука

    Поддон 450х450×20 мм - для Рифей-Кондор – 280 рублей/штука

    от 280 руб.
    с учетом НДС 20%
    Растариватель цемента РЦ-1
    Растариватель цемента РЦ-1

    1. Растариватель
    2. Опорная рама
    3. Ножи
    4. Руководство по эксплуатации

    65 000 руб.
    с учетом НДС 20%
    Растариватель цемента РЦ-2
    Растариватель цемента РЦ-2

    1. Рама
    2. Бункер с инспекционным люком
    3. Система ножей для вспарывания биг-бега
    4. Защитная решетка
    5. Виброопоры - 8 штук
    6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
    7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
    8. Пульт управления тельфером
    9. Траверса для захвата мешков
    10. Паспорт на растариватель

    281 000 руб.
    с учетом НДС 20%
    Силос цемента СЦ-26
    Силос цемента СЦ-26

    1. цементная банка

    2. лестница с ограждением

    3. ограждение верхней площадки

    4. труба для закачивания цемента

    5. ручная поворотная заслонка

    6. вибратор для сводообрушения

    7. руководство по эксплуатации

    315 000 руб.
    с учетом НДС 20%
    Дозатор заполнителя ДЗ-28
    Дозатор заполнителя ДЗ-28

    1) Четыре бункера по 7 куб. метров каждый

    2) рама

    3) взвешивающий ленточный транспортер, установленный на тензометрических датчиках

    4) пневмооборудование (пневмораспределитель - 4 шт, блок подготовки воздуха, клапан быстрого выхлопа - 4 шт, манометр, пневмоцилиндр - 4 шт)

    5) вибраторы - 4 шт

    6) тензодатчики - 8 шт

    7) паспорт, руководство по эксплуатации

    1 260 000 руб.
    с учетом НДС 20%
    Рифей-Колун-М
    Рифей-Колун-М

    1. Пресс
    2. Установка насосная
    3. РВД
    4. Электрокабели
    5. Руководство по эксплуатации

    260 000 руб.
    с учетом НДС 20%

    Дополнительные опции

    .

    Технические характеристики

    Производительность комплекса при изготовлении:
    камней пустотелых 390х190х188 мм - 340 шт./час
    камней перегородочных 120мм - 510 шт./час
    камней бортовых БР 78.30.15 - 70 шт./час
    плитки тротуарной “прямоугольная”, 200х100 мм - 1400 шт./час (28 м2)

    Размеры поддона для формования 900х450х40 мм
    Размеры зоны формования на поддоне 800х400 мм
    Продолжительность одного цикла формования 30-45 сек
    Высота формуемых изделий 50-230 мм
    Смеситель СГ-550 объем бетоносмесителя по загрузке 0,55 м³
    Количество бункеров для заполнителя - 2 шт.
    Объем бункеров для заполнителя общий - 15 м³

    Максимальная доза взвешивания, кг:
    -дозатор заполнителя - 1500
    -дозатор цемента - 150
    -дозатор воды - 150

    Установленная мощность - 51,2 кВт
    Режим работы – автоматический
    Обслуживающий персонал – 3-5
    Условия эксплуатации при температуре окружающей среды 0...+45

    Габаритные размеры:
    Длина (без учета силоса) - 20 500 мм
    Ширина – 10 200 мм
    Высота (без силоса) – 3 700 мм
    Масса (без силоса) – 8 800 кг

    Привод затвора пневматический
    Компрессор СБ4/Ф-270 LB50 «Remeza»
    Пневматика Camozzi
    Весовая система дозирования тензодатчики CAS
    Точность дозирования ±1%
    Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
    Вредные выбросы - отсутствуют.
    схема организации производства оборудования Рифей

    План фундамента
    План фундамента Рифей-Удар-СДА
